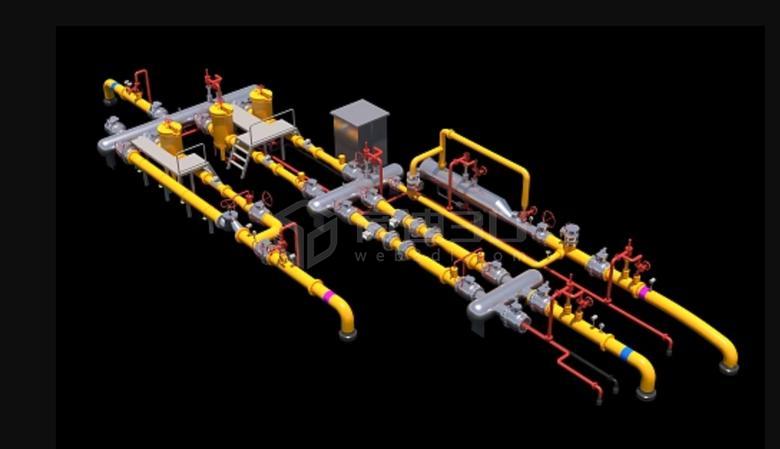

管道三维建模3d可视化数字孪生-阀门水泵增压数据实时展示

一、管道三维建模方法

管道三维建模是实现数字孪生和3D可视化的基础，其核心在于将二维管线数据转化为高精度的三维模型，并确保模型的空间准确性和渲染效率。以下是关键的建模方法：

参数化建模

自动化建模流程：基于二维管线数据（如管径、埋深、连接关系），利用算法自动生成三维模型，涵盖管道、接头、管井等组件。例如，西安市地下管网项目通过该技术完成3.5万公里管线的三维化，构建了地上地下一体化数据体系。

拓扑分析与空间优化：通过预处理工具判断管线连接关系，自动拆分管道和接头，确保三维模型的空间准确性。接头模型根据毗邻管线尺寸自适应放样，避免几何冲突。

轻量化处理：提供精简建模方案（如减少管井模型面片数量），保障大场景下的流畅加载，适用于城市级管网模型。

二、WebGL与Three.js的功能特点

WebGL是一种在浏览器中渲染3D图形的JavaScript API，无需插件即可实现硬件加速的图形渲染。Three.js是基于WebGL的轻量级3D库，简化了WebGL的复杂性，提供了丰富的3D展示功能。以下是Three.js在管道三维建模中的核心功能特点：

场景构建与管理

场景图（Scene Graph）：Three.js通过场景图管理3D对象，支持层级化组织管道、接头、管井等模型，便于实现复杂的空间关系。

相机（Camera）：提供正交相机和透视相机，支持多视图切换（如正交视图、等轴测视图、透视视图），满足不同场景下的观察需求。

渲染器（Renderer）：基于WebGL的渲染器，支持硬件加速，可实现高质量的实时渲染。

模型创建与编辑

几何体（Geometry）：Three.js内置了多种基本几何体（如立方体、球体、圆柱体），可快速创建管道、接头等模型。同时，支持自定义几何体，满足复杂形状的需求。

材质与纹理（Material & Texture）：提供丰富的材质类型（如MeshBasicMaterial、MeshPhongMaterial），支持PBR（基于物理的渲染）材质，可模拟金属、塑料等材质的外观。通过纹理贴图，可增强模型的真实感（如管道表面的锈蚀效果）。

网格（Mesh）：将几何体与材质组合成网格对象，支持批量操作（如平移、旋转、缩放），便于调整模型的位置和姿态。

动画与交互

动画系统：Three.js支持关键帧动画、骨骼动画等多种动画方式，可实现管道的动态展示（如流体流动、阀门开关）。

交互功能：通过事件监听（如点击、鼠标移动），可实现模型的交互操作（如选中、拖拽、缩放）。结合Raycaster（射线投射）技术，可实现精确的模型选择。

性能优化

LOD（细节层次）：根据视距动态加载模型精度，远距离显示简化体，近处显示高精度模型，提升渲染效率。

实例化渲染：对重复模型（如螺栓、法兰）使用InstancedMesh，减少Draw Call，降低GPU负载。

WebGL扩展：利用WebGL的扩展功能（如OES_element_index_uint），支持更大的模型面片数量，提升渲染性能。

数据驱动设计

JSON/GLTF格式支持：Three.js支持JSON、GLTF等标准3D格式，可与CAD/BIM软件（如AutoCAD、Revit）无缝对接，实现数据的互通与共享。

动态加载：支持按需加载模型数据，减少初始加载时间，提升用户体验。

三、Three.js在管道三维建模中的应用案例

城市地下管网可视化

场景：构建城市级地下管网三维模型，涵盖给水、排水、燃气、热力等多种管线。

实现：利用Three.js的参数化建模功能，自动生成管道、接头、管井等模型。通过材质和纹理贴图，增强模型的真实感。结合GIS数据，实现管网的空间定位与属性查询。

效果：支持多视图切换、模型交互、属性查询等功能，提升管网管理的效率与准确性。

工业管道仿真与优化

场景：模拟工业管道内的流体流动，优化管道布局与设备选型。

实现：利用Three.js的动画系统，模拟流体的流动效果。通过交互功能，调整管道的位置与姿态。结合CFD（计算流体动力学）仿真结果，优化管道的设计参数。

效果：实现管道的动态展示与优化设计，提升工业生产的效率与安全性。

通过以上方法与技术特点，Three.js为管道三维建模提供了强大的支持，实现了从二维到三维的精准跃迁，并为数字孪生和3D可视化应用奠定了基础。
