智慧工厂园区倾斜摄影三维扫描3d可视化建模

发布时间：2026-05-28 18:12:25 分享到：

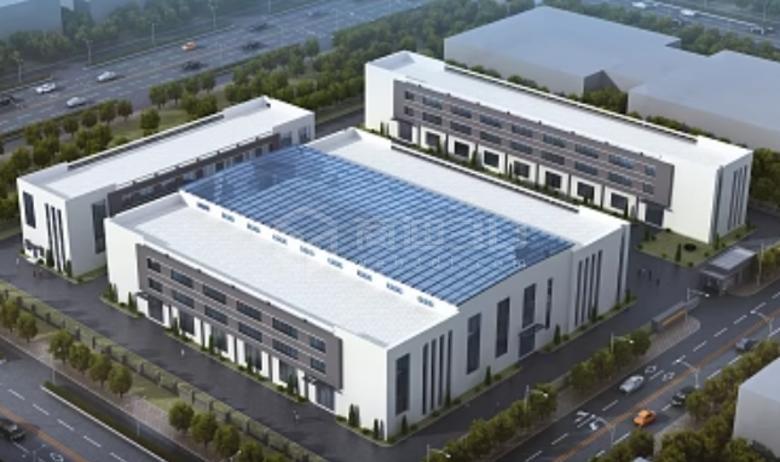

智慧工厂园区的三维数字化建设，正从传统的人工建模向倾斜摄影与激光扫描融合的方向演进。多角度航拍获取的倾斜影像经空三加密与密集匹配，生成高密度点云数据，再通过网格重建生成园区建筑、道路、管廊、设备的完整三维底座。这一流程覆盖范围广、采集效率高，但原始模型往往面数庞大且拓扑混乱，需经过轻量化处理与结构优化，才能满足可视化平台的实时渲染需求。

建模阶段的核心挑战在于将航拍生成的非结构化网格转化为可用于UV展开的规范拓扑。倾斜摄影模型通常以三角面为主，面数可达数十亿级别，直接展开UV会产生严重的拉伸与重叠。因此需先进行重拓扑，以四边形为主导重建边缘流，使模型在大幅减面的同时保留建筑轮廓与设备特征。重拓扑后的模型面数控制在合理范围内，为后续UV展开提供干净的几何基础。工厂园区中厂房、储罐、管道等构件形态差异大，需分区域处理拓扑密度，主体建筑保持较高面数以支撑近距离观察，远景配楼则大幅简化以降低渲染开销。


UV展开是将三维曲面映射至二维纹理空间的关键步骤。工厂园区模型体量大、结构重复度高，UV展开需采用多象限拼接策略，将不同建筑、不同立面分配至独立的UV象限，避免纹理互相干扰。厂房外墙、屋顶、地面、管道等不同材质区域需分别展开，且各区域的UV密度应根据视觉重要程度差异化设置。核心建筑与近景设备分配更高的纹理分辨率，远景与地面则适当降低，以在有限的纹理尺寸内实现最优的视觉效果。展开过程中需严格检查拉伸与重叠，任何拉伸超过一定比例的区域都会导致贴图模糊，需通过增加切割线或调整展开角度来修正。

材质制作是赋予园区模型真实感的最终环节。厂房外墙需区分混凝土、彩钢板、玻璃幕墙等材质，各自的粗糙度、金属度、法线强度参数差异明显，需分别调试材质球。地面区域需处理沥青与标线的混合材质，通过混合节点控制不同区域的权重。管道与储罐涉及金属、保温层、锈蚀等多种表面状态，需借助多层贴图叠加实现复杂效果。园区绿化区域则采用程序化纹理与透明贴图结合的方式，在控制面数的同时保持视觉丰富度。所有材质最终需统一输出为PBR标准格式，确保在不同渲染引擎中呈现一致的光影效果，支撑后续数字孪生平台的实时调度与交互展示。
