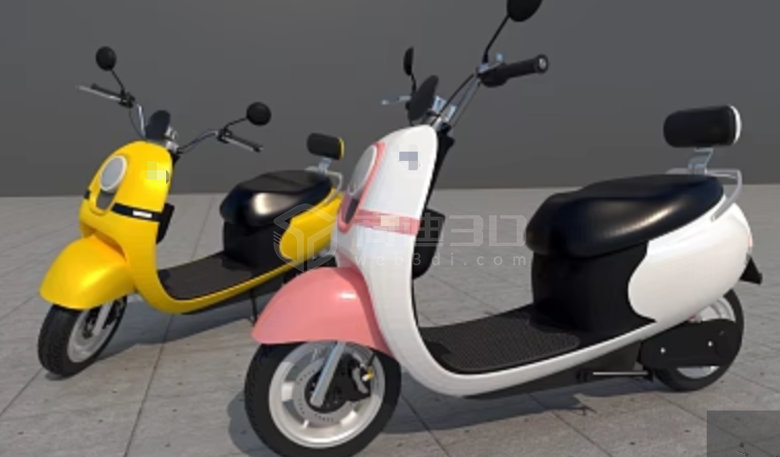

电动车三维扫描与3D可视化建模，是数字孪生技术在新能源汽车领域的深度落地。通过激光扫描或结构光设备对整车及零部件进行非接触式数据采集，可在数分钟内获取数百万级点云数据，经去噪、配准、拼接后生成高精度三维模型，为后续可视化呈现奠定数据基础。这一过程无需喷粉即可应对金属表面反光，通过分段扫描与数据融合，既保证了精度又规避了大数据量导致的运算瓶颈。


建模阶段以多边形建模为核心骨架，利用顶点、边、面构建曲面框架。电动车因大量采用铝合金车架与碳纤维覆盖件，曲面过渡复杂，需借助细分曲面技术提升表面质量。Catmull-Clark算法通过递归加权平均，将低分辨率基础网格逐级细分为高密度平滑曲面，但细分的前提是拓扑必须以四边形为主导，三角面与N-gon会导致凸起、塌陷等异常，因此建模中需严格控制极点分布，尤其在曲率敏感区域避免极点聚集。

边缘流的设计直接决定光影过渡与制造可行性。理想的边缘流应顺应主应力线，环绕大灯、进气格栅、传感器安装点等关键特征，并通过循环切割与桥接工具构建高效拓扑。控制环的布置尤为关键，围绕轮拱、腰线等轮廓特征设置密集边环，即使在高度平滑状态下仍能锁定车身线条，确保外形不失真。

UV展开是将三维曲面映射至二维平面的核心环节，其质量直接决定纹理贴图的成败。电动车车身曲面复杂，UV展开需沿边缘流方向拆分，最大化利用纹理空间，避免拉伸与重叠。展开后需检查纹理密度是否均匀，车身漆面区域与内饰区域应分别设置不同的UV精度，确保近距离观察时无像素化现象。对于电池包外壳、充电接口等功能性区域，UV需与结构特征严格对齐，便于后续交互式展示中准确标注。

材质与贴图是赋予模型真实感的最后一道工序。车漆材质需调节亮度与透明度，模拟不同光照条件下的金属漆与哑光漆效果，反射率与粗糙度参数需根据实际涂料特性精确赋值。内饰部分涉及皮革、塑料、碳纤维等多种材料，各自的摩擦系数与反射率差异显著，需分别建立材质球并关联对应UV区域。电池包建模还需嵌入热管理流道的可视化表达，通过动态色彩映射呈现温度分布。所有材质最终需整合为通用格式输出，对接渲染引擎或AR交互平台，实现从数据采集到视觉呈现的完整闭环。
